Pnömatik hızlı bağlantı takma nedir? Yapısının, prensibinin ve temel performansının tam bir analizi

1. Tanımı ve sınıflandırması Pnömatik hızlı bağlantılı bağlantı parçaları

Temel Tanım

Pnömatik hızlı bağlantılı bağlantı parçaları, mekanik bir kilitleme mekanizması yoluyla hava borularının hızlı bir şekilde bağlantısını sağlayan bir cihazdır. Özellikleri şunları içerir:

Araç gerekmez: Bağlantı/Bağlantı kesimi bir elle tamamlanabilir

Anında Sızdırmazlık: Gaz sızıntısını önlemek için yerleşik O-ring veya koni sızdırmazlık yapısı

Yeniden Kullanılabilir: Sık sık tıkanma ve fişi destekler (genellikle> 10.000 kez)

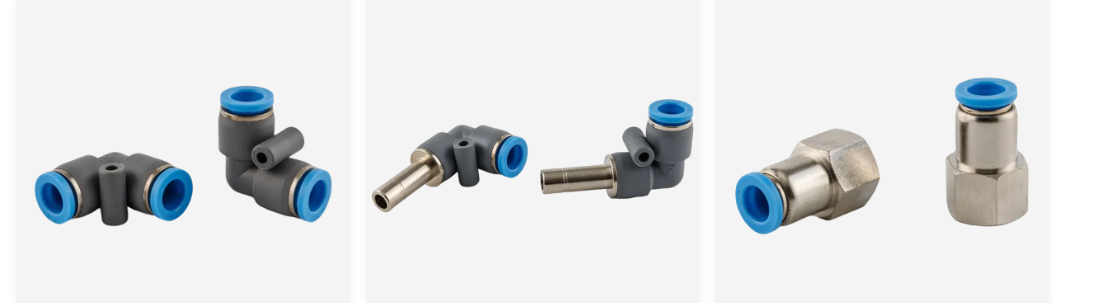

Ana sınıflandırma

İşlev ve yapıya göre, aşağıdaki türlere ayrılabilir:

2. Yapısal prensip ve çalışma süreci

Çekirdek bileşenler ve işlevler

Pnömatik hızlı insert bağlantı parçalarının tipik yapısı aşağıdaki bileşenleri içerir:

Kelepleme Mekanizması: Hava borusunu kilitlemek için kullanılan paslanmaz çelik boncuklar veya yay pençeleri (radyal kenetleme kuvveti genellikle> 50N'dir)

Sızdırmazlık Elemanı: Nitril Kauçuk (NBR) veya Flororubber (FKM) O-Ring, 1MPA'ya kadar basınç direnci ile

Valf Gövdesi Montajı: Bağlantısı kesildiğinde boru hattını otomatik olarak kapatan yaylı valf

Kabuk malzemesi: PBT (kimyasal korozyon direnci), pirinç (yüksek mukavemetli) veya paslanmaz çelik (yüksek sıcaklık direnci)

İş akışı (örnek olarak iki uçlu açma ve kapanış türünü almak)

Ekleme aşaması:

Trakea, ürünü yayını sıkıştırmaya iter ve çelik topu yol açmak için dışarıya doğru yuvarlanır

Trakea sızdırmazlık halkasını iter ve valfi bir hava akışı yolu oluşturmaya iter

Kilitleme aşaması:

Ferrule, yay hareketi altında sıfırlanır ve çelik top, mekanik fiksasyon elde etmek için trakeanın oluğuna yapışır

O-ring, bir mühür oluşturmak için trakeanın dış duvarına sıkıca sığar

Bağlantı kesme aşaması:

Ferülü geriye doğru çekin, çelik bilyası trakeadan ayrılır ve valf, yay kuvveti altında otomatik olarak kapatılır

3. Pnömatik itme bağlantı parçaları kullanırken neye dikkat etmelisiniz?

Kurulum ve Bağlantı Özellikleri

• Hava borusu ön işlemi

Kesme Gereksinimleri:

Pürüzsüz bir kesim sağlamak için özel bir boru kesici kullanın (eğim <3 °)

Çapakları kaldırın (O-ringinin çizilmesini önlemek için)

Temizlik Adımları:

Parçacıkların hava yoluna girmesini önlemek için hava borusunun iç duvarını alkolle batırılmış tiftiksiz bezle silin

• Doğru bağlantı yöntemi

Çalışma ve bakım için kilit noktalar

• Günlük muayene öğeleri

Sızıntı Algılama: Arayüze her hafta sabunlu su uygulayın ve kabarcıkları gözlemleyin (küçük sızıntılar O-Ringlerin zamanında değiştirilmesini gerektirir)

Trakea Durumu: Trakea'yı her ay çatlaklar ve sertleştirme olup olmadığını kontrol edin (yaşlanan trakea hemen değiştirilmesi gerekir)

• Düzenli bakım

• Yasak operasyonlar ve risk uyarıları

Yasaklı davranışlar

Aşırı basınç kullanın (nominal basıncı aşan patlamaya neden olur)

Karışık ortam (patlamalara neden olan yağ boru hatlarına yanlışlıkla bağlı oksijen eklemleri gibi)

Basınç altını takın ve fişin çekilmesi (hava akışı etkisini ve yaralanmayı önlemek için çalışmadan önce basınç serbest bırakılmalıdır)
