Solenoid Nasıl Bağlanır: Kablo Bağlantısı, Akış Yönü ve İlk Çalıştırma Kontrolleri

Yedek bir 2W serisi pirinç vana, bobini bir torba içinde ve DIN fişi gövdeye bantlanmış halde gelir ve soru her zaman aynıdır: Canlı kabloyu hangi terminal alır ve giriş hangi porttur? Bir solenoidi bağlamak aslında iki ayrı iştir. Bunlardan biri bobine elektrik bağlantısıdır. Diğeri ise vücuda sıvı bağlantısıdır. Bağımsız olarak arızalanırlar ve her ikisindeki bir hata aynı yerde ortaya çıkar: Vızıldayan ancak değişmeyen bir valf veya bir hafta boyunca ısınan ve sonra açık devreye giren bir bobin.

Kısa cevap, polaritenin bir AC bobininde neredeyse hiçbir zaman önemli olmadığı, ancak bir DC bobininde önemli olabileceği, gövdeye dökülen veya damgalanan akış okunun girişten çıkışa doğru bakması gerektiği ve fiş üzerindeki toprak piminin isteğe bağlı olmadığıdır. Terminal torkundan filtre seçimine kadar diğer her şey bu üç noktanın etrafında şekillenen ayrıntılardır.

Kısa cevap: çoğu kurulumu kapsayan üç kural

• Önce bobin. Tek bir kabloyu sökmeden önce isim plakasını okuyun: voltaj, AC veya DC, frekans ve watt. 230 V AC beslemesindeki 24 V DC bobin ilk çalıştırmada hayatta kalamaz.
• İkinci akış. İki yollu solenoid valfler yönlüdür ve pilotla çalıştırılan versiyonlar kesinlikle yönlüdür. Vücuttaki ok bir öneri değil, sert bir gerekliliktir.
• Dünya üçüncü. DIN 43650 Form A konnektörün üç terminali vardır ve toprak sembolüyle işaretlenen terminal koruyucu topraklamayı taşır. Bu olmadan, nemli bir bobin muhafazası elektrik çarpması tehlikesine ve birçok kurulumda kural ihlaline yol açar.

Aşağıdaki her şey, bu üç noktayı, sizin üzerinde çalışacağınız sıraya göre genişletir.

Bobinin kablolanması: işin elektriksel yarısı

Aşağıdaki sırayı sırasıyla uygulayın. Birinci adımın atlanması, yepyeni bir bobinin devreye alma sırasında ölmesinin en yaygın nedenidir.

1. Devreyi izole edin ve kilitleyin. Panel kesici etiketinden değil, bağlantı noktasından bir ölçüm cihazıyla onaylayın.
2. Bobin isim plakasını okuyun. Voltajı, AC veya DC'yi, hertz cinsinden frekansı ve watt veya volt-amper cinsinden gücü not edin.
3. Fişteki terminalleri tanımlayın. DIN 43650 Form A konektöründe, terminal 1 ve 2 beslemeyi taşır ve toprak sembolüyle işaretlenmiş terminal 3 koruyucu topraklamayı taşır.
4. Sonlandırmadan önce kablo rakorunu ve contayı takın. Fiş ile bobin muhafazası arasındaki conta, IP derecesini gerçek kılan şeydir; sıkışmış bir conta bunu sessizce iptal eder.
5. İletkenleri sonlandırın. Çok damarlı kablo üzerinde halkalar kullanın, kabloları terminalin dışında tutun ve küçük vidaları zorlamadan iyice sıkın.
6. Toprak iletkenini özel terminaline bağlayın ve panele giden sürekliliği kontrol edin.
7. Fişi yeniden takın, tespit vidasını sıkın, ardından kısa süreliğine enerji verin ve pistonun klik sesini dinleyin.

Polarite: gerçekten önemli olduğunda

Bir AC bobininde, iki besleme terminali birbiriyle değiştirilebilir ve bunların ters çevrilmesi hiçbir şeyi değiştirmez. Bir DC bobinde durum bobin tasarımına bağlıdır. Düz bir DC bobini de polarize değildir, ancak geri dönüş diyotu, entegre bir köprü doğrultucu veya bir gösterge LED'i ile donatılmış bobinler polarizedir. Bunları geriye doğru kablolamak genellikle diyotta kısa devre oluşmasına veya LED'in hiç yanmasına neden olmaz. Bobin muhafazasında artı ve eksi işaretleri varsa buna uyun.

Kablo akışının boyutlandırılması: voltaj düşüşü gerçek kısıtlamadır

Bobin akımları küçüktür. 6 W, 24 V DC bobin kabaca 0,25 A çeker, bu nedenle iletken ölçüsü nadiren akım taşıma kapasitesiyle sınırlıdır. Isıran şey uzun vadede voltaj düşüşüdür. Aşağıdaki tablo, metre başına 0,0172 ohm milimetre karelik bakır direncini ve her iki iletkenin gidiş-dönüş uzunluğunu kullanan doğrudan bir hesaplamadır.

Yalıtım sınıfı size bobinin ne kadar sıcak çalışmasına izin verildiğini söyler

Her bobin bir yalıtım sınıfı işaretine sahiptir ve IEC 60085, her sınıf için maksimum sıcak nokta sıcaklığını ayarlar. Bu, bir vananın diğer ısı kaynaklarıyla birlikte bir mahfaza içinde bulunduğu veya yaz aylarında bir tesis odasındaki ortam sıcaklığının yükseldiği durumlarda önemlidir. B Sınıfı bir bobinin F Sınıfına ihtiyaç duyan bir yerde çalıştırılması anlık bir arıza değil, yavaş bir arızadır.

Vücudun tesisatını yapmak: işin akışkan yarısı

Vananın çalışıp çalışmadığına elektrik tarafı karar verir. Akışkan tarafı, sızdırmazlık sağlayıp sağlamadığına ve kalıcı olup olmadığına karar verir. Sızıntıların çoğuna ve garanti tartışmalarının çoğuna üç ayrıntı neden oluyor.

Akış yönü önce gelir. Gövde üzerindeki oku ve bağlantı noktalarının yanındaki harfleri veya sayıları kontrol edin. İki yollu bir vanada, giriş normalde ok ucunun karşısındaki porttur ve geriye doğru monte edilmesi, ya açılmayan bir vanaya ya da kapatılması gerektiğinde içinden sızıntı yapan bir vanaya neden olur. Bobin yönelimi ikinci sırada gelir: çoğu pirinç valfte bobin, tespit somunu gevşetilerek tam bir tur döndürülebilir ve bunu portlar sıkılmadan önce yapmak, sonra yapmaktan çok daha kolaydır. Üçüncüsü, dişleri düzgün şekilde kapatın. İlk ipliğin çıplak kalması için uygulanan iki tur PTFE bant veya uyumlu bir iplik macunu yeterlidir. Borunun içinde kopan bant parçaları koltuğa ulaşıyor.

Sert su veya kirli ortam hatlarında, giriş yönüne bir süzgeç veya ince filtre takın. Kirliliklere karşı yüksek toleransa sahip pirinç gövdeler, sonuçta kumu diyafram yuvasına geçirmeye devam edecektir ve Y süzgecinin maliyeti, servis çağrısının yanında önemsizdir.

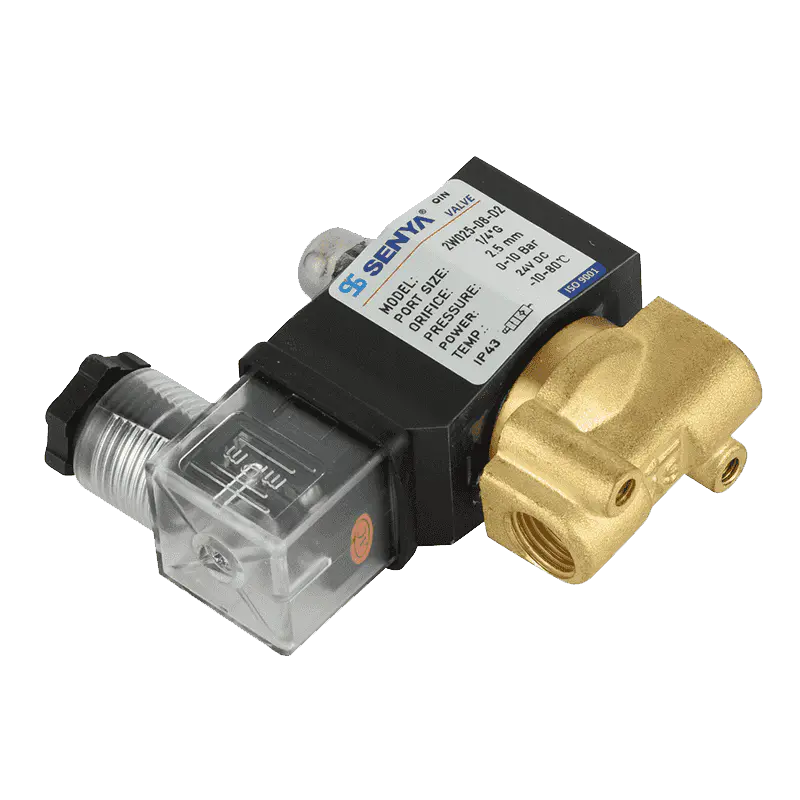

Kirlilik Açısından Zengin Su için 2W Serisi Pirinç Doğrudan Etkili Solenoid Valf Büyük akışlı pirinç 2W valf, sıfır diferansiyel basınçta başlar ve yabancı maddelerin tıkanmasına karşı direnç göstererek kirli su hatlarına ve dış mekan su kontrolüne uygundur. Ürünü Görüntüle →

Herhangi bir kablolama yapmadan önce vanayı hatta eşleştirmek

Gövde malzemesi ve çalışma prensibi, uzun vadeli güvenilirlik konusunda herhangi bir kablolama detayından daha fazla belirleyicidir. Pilotla çalıştırılan valfler, pistonu açık tutmak için valf boyunca minimum basınç farkına ihtiyaç duyar, bu nedenle yerçekimiyle beslenen veya çok düşük basınçlı hatlarda kötü bir seçimdir. Doğrudan etkili valfler sıfır basınçtan açılır ancak aynı delik için daha büyük bir bobin çeker.

İki seçenek daha erken kararlaştırmaya değer. Yıkama alanları, sulama başlıkları veya dış mekan çeşmeleri için su geçirmez bobin ve konnektör tertibatı, tekrarlanan arızaların en yaygın nedenini ortadan kaldırır. Hafif derecede korozif ortamlar taşıyan veya yıkama kimyasallarının mevcut olduğu hatlar için paslanmaz çelik gövde aynı işi yapar. SENYA, 1994 yılından bu yana pnömatik bileşenler üretmektedir ve belirli bir kombinasyonu hat koşullarınıza göre kontrol etmenin en hızlı yolu olan tam basınç, orifis ve malzeme verilerini kataloğunda yayınlamaktadır.

Batık Müzikli Çeşme Su Sütunu Kontrol Solenoid Valfı Sızdırmaz su geçirmez IP6X bobinli 2/2 yollu pirinç vana ve batık müzikli fıskiye su sütunu kontrolü için hızlı yanıt. Ürünü Görüntüle →

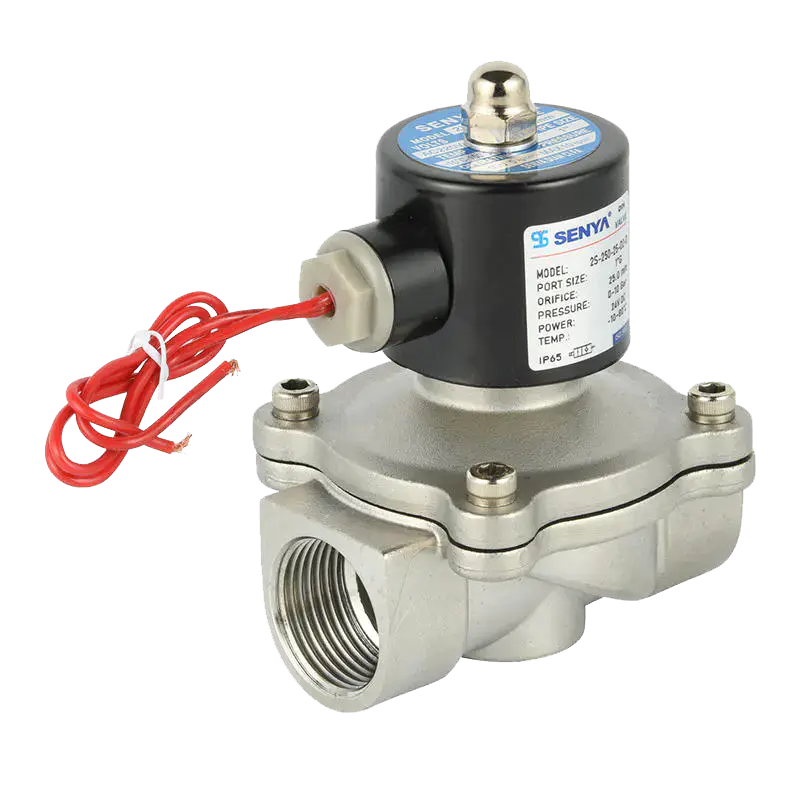

Asit ve Alkali Ortamlar için 2S Serisi Paslanmaz Çelik Doğrudan Etkili Solenoid Valf Sıfır diferansiyel basınçtan başlayan, asit/alkali ortamlar için SUS304/SUS316 gövde seçeneklerine ve Viton contalara sahip, doğrudan etkili, normalde kapalı 2S valf. Ürünü Görüntüle →

Test etme ve hiçbir şey olmadığında neyin kontrol edilmesi gerektiği

Devreye alma beş dakika sürer. Bobin direncini güç kapalıyken ölçün ve bunu isim plakasıyla veya yedek bobinle karşılaştırın. Açık devre veya beklenen değerin çok altında bir değer, yanmış bir sargıya işaret eder. Daha sonra panel yerine bobin terminallerine enerji verin ve gerilimi ölçün, çünkü burası gevşek bir yüksüğün veya uzun bir koşunun bir düşüş olarak ortaya çıktığı yerdir. Sağlıklı bir valf, bobin yuvası üzerinde parmakla hissedebileceğiniz belirgin bir tıklama ve hafif bir titreşim üretir.

Vana yeniyse ve tezgahta düzgün çalışıyor ancak hatta çalışmıyorsa, suçlu genellikle vanadan ziyade montaj sırasıdır. Paneli kapatmadan önce, ters bağlantı noktalarını ve sıkışmış contaları sızıntı haline gelmeden önce yakalayan kontroller de dahil olmak üzere, iki yollu vanalar için adım adım devreye alma talimatlarını okumaya değer.

Kurulum ve hata ayıklama konusunda daha ayrıntılı bilgi için şu kılavuza bakın: iki yollu solenoid valfin takılması ve hata ayıklanması .
