İngilizceNedir 2/2 Yollu Solenoid Valf
A 2 yollu solenoid valf , genellikle şu şekilde yazılır: 2/2 solenoid valf , iki portlu ve iki çalışma konumlu, elektrikle çalışan bir vanadır. Bobin bir elektrik sinyali aldığında, iç pistonun konumu değişir ve giriş portu ile çıkış portu arasındaki akış yolu açılır veya kapanır. Pratik anlamda, 2/2 yollu bir solenoid valf, bir boru hattından geçen sıvı veya gaz için açma ve kapama anahtarı olarak çalışır.
Adlveırmanın kendisi işlevi açıklar. "2/2"deki ilk sayı, valf gövdesi üzerindeki portların sayısını, ikinci sayı ise dahili pistonun alabileceği çalışma konumlarının sayısını belirtir. Bu nedenle 2/2 yollu bir solenoid valf tam olarak bir giriş portuna, bir çıkış portuna ve iki duruma sahiptir: açık veya kapalı. Bu, akışı basitçe başlatmak veya durdurmak yerine birden fazla yol arasında yönlendiren 3/2 veya 5/2 vanadan farklıdır.
| Özellik | Tipik Değer |
|---|---|
| Bağlantı noktası sayısı | 2 bağlantı noktası (1 giriş, 1 çıkış) |
| Çalışma pozisyonları | 2 (açık ve kapalı) |
| Çalıştırma yöntemi | Elektromanyetik bobin ve piston |
| Varsayılan durum seçenekleri | Normalde kapalı veya normalde açık |
| Ortak medya | Su, basınçlı hava, hafif kimyasallar, buhar |
2/2 Yollu Solenoid Valf Nasıl Çalışır?
2/2 yollu solenoid valfin çalışma prensibi elektromanyetizmaya dayanmaktadır. Armatür olarak da adlandırılan hareketli bir pistonu barındıran bir tüpün etrafına bakır bir bobin sarılır. Akım bobinden aktığında, pistonu bekleme konumundan uzaklaştıran bir manyetik alan oluşturur. Akım durduğunda geri dönüş yayı pistonu geri iter. Bu basit ileri geri hareket, valf gövdesi içindeki deliği açıp kapatan şeydir.
Konektörü, bobini, pistonu ve yayı, valf gövdesini ve iki bağlantı noktasını gösteren 2/2 yollu solenoid valfin basitleştirilmiş izometrik yapısı
Normalde Kapalı 2/2 Yollu Solenoid Valfın Çalışma Döngüsü
- Bobin terminallerine elektrik konnektörü aracılığıyla güç uygulanır.
- Bobin, piston ve armatür tüpü çevresinde manyetik bir alan oluşturur.
- Manyetik alan pistonu yukarı doğru çekerek geri dönüş yayını sıkıştırır.
- Delik yuvası ortaya çıkar ve ortam giriş portundan çıkış portuna doğru hareket eder.
- Güç kesildiğinde yay, pistonu tekrar aşağı iter ve delik tekrar kapanır.
Normalde Açık 2/2 Yollu Solenoid Valfın Çalışma Döngüsü
Normalde açık 2/2 yollu bir solenoid valf ters sırada çalışır. Bobinin enerjisi kesildiğinde delik açık kalır ve ortamın serbestçe akmasına izin verir. Bobine güç verildiğinde, piston deliği kapatmak için hareket eder ve akış durur. Bu konfigürasyon, normal çalışma koşulları altında açık kalması gereken ve yalnızca belirli bir kontrol sinyali tetiklendiğinde kapatılması gereken hatlar için seçilir.
2/2 Yollu Solenoid Valfın Temel Bileşenleri
Her 2/2 yollu solenoid valf, gövde malzemesine veya voltaj değerine bakılmaksızın benzer dahili parçalardan yapılmıştır. Her bir parçayı anlamak, veri sayfasını okumayı veya tedarikçiye bir arızayı açıklamayı kolaylaştırır.
| Bileşen | İşlev |
|---|---|
| Bobin (elektromıknatıs) | Elektrik akımı uygulandığında manyetik alan oluşturur |
| Piston veya armatür | Deliği açmak veya kapatmak için bobin borusunun içinde hareket eder |
| Geri dönüş yayı | Güç kesildiğinde pistonu varsayılan konumuna geri iter |
| Valf gövdesi | Dahili parçaları barındırır ve giriş ve çıkış portları aracılığıyla boru hattına bağlanır |
| Koltuk veya delik | Akış yolunun açık mı yoksa tıkalı mı olduğunu kontrol eden sızdırmazlık yüzeyi |
| Diyafram (pilot kumandalı tipler) | Daha küçük bir bobinle daha büyük bir deliği hareket ettirmeye yardımcı olmak için hat basıncını kullanır |
| Bobin muhafazası ve konektörü | Elektrik arayüzü ve toza ve neme karşı koruma |
Normalde Kapalı ve Normalde Açık 2/2 Solenoid Valfler
2/2 yollu bir solenoid valf genellikle iki varsayılan durumdan birinde sunulur. Doğru olanı seçmek, elektrik kesintisi durumunda proses hattına ne olacağına bağlıdır.
| Özellik | Normalde Kapalı (NC) | Normalde Açık (HAYIR) |
|---|---|---|
| Gücü olmayan devlet | Kapalı, akış yok | Açık, akış geçiyor |
| Enerji verildiğinde durum | Açık, akış geçiyor | Kapalı, akış yok |
| Tipik kullanım durumu | Su temini kapatma, sulama bölgeleri, güvenlik kapatma hatları | Güç kaybı sırasında akmaya devam etmesi gereken havalandırma hatları ve soğutma devreleri |
Çoğu akışkan kontrol kurulumunda, normalde kapalı 2/2 yollu solenoid valf varsayılan seçimdir çünkü elektrik gücü kesildiğinde hattı kapalı tutar, bu da kontrolsüz deşarj riskini azaltır. Normalde açık vanalar, kesintiye uğrayan bir sinyalin akışı durdurmaması gereken daha küçük uygulama grubu için ayrılmıştır.
Doğrudan Etkili ve Pilot Kumandalı 2/2 Solenoid Valfler
Normalde kapalı ve normalde açık ayrımının ötesinde, 2/2 yollu bir solenoid valf, doğrudan etkili bir tasarım veya pilotla çalıştırılan bir tasarım olarak da yapılabilir. Aradaki fark, deliği açmak için gereken kuvvetin nasıl üretildiğine bağlıdır.
Doğrudan etkili bir valf, pistonu hareket ettirmek için yalnızca bobinin manyetik kuvvetine dayanır, dolayısıyla sıfır basınç farkından açılabilir. Bu, onu tipik olarak yaklaşık 15 ila 20 milimetreye kadar olan küçük delik boyutları ve hattın atmosferik basınçta bulunabileceği uygulamalar için uygun kılar. Pilotla çalıştırılan bir valf, bir diyaframın veya pistonun kaldırılmasına yardımcı olmak için hat basıncını kullanır, bu da nispeten küçük bir bobinin çok daha büyük bir deliği kontrol etmesine olanak tanır. Pilotla çalıştırılan tasarımlar, güvenilir bir şekilde açılmadan önce genellikle giriş ve çıkış arasında genellikle kabaca 0,5 ila 1 bar aralığında minimum basınç farkına ihtiyaç duyar.
Doğrudan etkili ve pilot kumandalı 2/2 yollu solenoid valflerin beş pratik faktöre göre göreceli karşılaştırması, örnek olarak 1'den 5'e kadar basit bir ölçekte puanlanmıştır
2/2 Yollu vs 3/2 Yollu vs 5/2 Yollu Solenoid Valfler
Bir şey arayan kullanıcılar 2 yollu solenoid valf Bazen 3/2 ve 5/2 valflere de rastlanır, bu da üçünün de aynı bobin ve piston çalışma prensibini paylaşması nedeniyle kafa karıştırıcı olabilir. Aradaki fark, her tasarımın kaç bağlantı noktasını ve akış yolunu kontrol ettiğidir.
| Yapılandırma | Limanlar | Pozisyonlar | Ortak Kullanım |
|---|---|---|---|
| 2/2 yollu | 2 | 2 | Su, hava veya gaz hatları için basit açma ve kapatma |
| 3/2 yollu | 3 | 2 | Tek etkili pnömatik silindirlerin kontrolü |
| 5/2 yollu | 5 | 2 | Çift etkili pnömatik silindirlerin kontrolü |
A 2/2 solenoid valf Amacın bir akışı farklı hedeflere yönlendirmek yerine basitçe başlatmak veya durdurmak olduğu durumlarda en yaygın seçim olmaya devam ediyor; bu nedenle su, sulama ve genel sıvı kapatma görevi için bu kadar yaygın olarak kullanılıyor.
Ortak Vana Gövdesi Malzemeleri
2/2 yollu bir solenoid valfin gövde malzemesi, içinden geçen ortama ne kadar iyi direnç gösterdiğini ve farklı sıcaklıklarda nasıl performans gösterdiğini belirler. Dört malzeme endüstriyel ve su uygulamalarının çoğunu kapsar.
Yalnızca genel karşılaştırma amacıyla, 1'den 10'a kadar bir ölçekte valf gövdesi malzemesine göre yaklaşık bağıl korozyon direnci puanı
Pirinç Solenoid Valf Gövdeleri
Pirinç, basınçlı hava, su ve hafif yağla çalışan 2 yollu solenoid valf için standart genel amaçlı malzemedir. Makul bir korozyon direnci ve mekanik dayanım dengesi sunar, bu nedenle pirinç solenoid valf tedarikçisi genellikle sulama, genel endüstriyel hava hatları ve temel su kapatma görevi için varsayılan gövde seçeneği olarak listelenir.
Paslanmaz Çelik Solenoid Valf Gövdeleri
304 ve 316 paslanmaz çelik gibi kaliteler, aşındırıcı veya yüksek saflıktaki ortamları pirinçten çok daha iyi işler. bir paslanmaz çelik su solenoid valfı yüzey korozyonunun veya kirlenmenin tolere edilemediği deniz suyu, tuzlu su, temizlik kimyasalları, gıda işleme hatları ve tıbbi sterilizasyon ekipmanları için sıklıkla seçilir.
Mühendislik Plastik Solenoid Valf Gövdeleri
PA, PVC ve POM gibi malzemeler hafiftir ve birçok hafif kimyasala iyi direnç gösterir. bir plastik su solenoid valfı Maksimum çalışma sıcaklığı metal alternatiflerinden daha düşük olmasına rağmen tarımsal damla sulamada, araç yıkama alanlarında ve bütçeye duyarlı diğer su hatlarında yaygındır.
Dökme Demir Solenoid Valf Gövdeleri
Dökme demir gövdeler, mekanik mukavemetin ağırlıktan daha önemli olduğu hava ve buhar hizmeti için daha büyük port boyutlarında kullanılır. İşlenmemiş dökme demir, pirinç veya paslanmaz çeliğe göre yüzey paslanmasına daha yatkın olduğundan, yüzey kalitesi iyi korunmadığı sürece nemli dış mekan ortamlarına daha az uygundurlar.
Gerilim ve Bobin Seçenekleri
2/2 yollu bir solenoid valfin bobini birkaç standart voltaj için sarılabilir ve doğru seçim genellikle kurulum yerinde halihazırda mevcut olan güç kaynağına bağlıdır.
- 12VDC bobinler güneş enerjisiyle çalışan damla sulama kontrolörleri ve taşınabilir, pille çalışan ekipmanlar için yaygındır. Şebeke veya güneş enerjisiyle sulama kızakları inşa eden alıcılar genellikle 12v su solenoid valfı tedarikçisi bu düşük voltaj gereksinimini karşılayabilir.
- 24VDC Çoğu endüstriyel kontrol paneli halihazırda 24VDC sinyalleri ürettiğinden, bobinler PLC ve otomatik üretim hattı kontrolü için standart seçimdir. bir 24v dc solenoid valf üreticisi genellikle bunu otomasyon projeleri için varsayılan konfigürasyon olarak sunar.
- 110V veya 220V AC Bobinler, ayrı bir kontrol transformatörü olmadan doğrudan şebeke elektriğine bağlanan sabit belediye, tarım ve bina hizmet kurulumlarında yaygın olarak kalır.
| Gerilim | Tipik Güç Çekişi | Tipik Ayar |
|---|---|---|
| 12VDC | 4 ila 6 watt | Güneş enerjisi ve taşınabilir sulama sistemleri |
| 24VDC | 5 ila 8 watt | Endüstriyel otomasyon ve PLC kontrolü |
| 220V AC | 8 ila 12 watt | Sabit bina ve belediye tesisatları |
Akış Kapasitesi ve Orifis Boyutu
2/2 yollu bir solenoid valfin akış kapasitesi genellikle bölgeye bağlı olarak genellikle Kv veya Cv olarak etiketlenen bir akış katsayısı kullanılarak tanımlanır. Bu sayı, belirli bir basınç düşüşü için açık vanadan ne kadar ortamın geçebileceğini açıklar. Daha büyük bir delik çapı genellikle daha yüksek bir akış katsayısını destekler, ancak aynı zamanda onu açmak için yeterli kuvveti üretmek için daha büyük bir bobin veya pilotla çalıştırılan bir tasarım gerektirir.
Gerçek performans tasarıma göre değişiklik gösterdiğinden, delik çapına göre yaklaşık akış katsayısı değerleri örnekleme amacıyla gösterilmiştir.
2/2 Yollu Solenoid Valflerin Tipik Uygulamaları
2/2 yollu bir solenoid valfin basit bir dijital sinyalle kontrol edilmesi kolay olduğundan, güvenilir, gözetimsiz akış kapatmaya ihtiyaç duyan çok çeşitli endüstrilerde görülür.
Akışkan kontrol projelerinde 2/2 yollu solenoid valfler için ortak son kullanım uygulamalarının yaklaşık dağılımı
Yukarıda gösterilen kategorilerin ötesinde, 2/2 yollu solenoid valfler aynı zamanda otomatik üretim hatlarında, tarım makinelerinde ve güneş enerjili ısıtma kızaklarında, basit bir elektrik sinyalinin manuel müdahale olmadan bir sıvı yolunu başlatması veya durdurması gereken yerlerde de görülür.
Doğru 2/2 Yollu Solenoid Valf Nasıl Seçilir
Bir proje için uygun bir 2/2 yollu solenoid valf seçmek, valf spesifikasyonunun hattın gerçek çalışma koşullarıyla eşleştirilmesine bağlıdır. Aşağıdaki faktörler seçim kararlarının çoğunu kapsar.
- Medya tipini ve conta ve gövde malzemesiyle uyumluluğunu doğrulayın.
- Hattın çalışma basıncını ve sıcaklık aralığını vana değerine göre kontrol edin.
- 12V DC, 24V DC veya AC şebeke voltajı gibi mevcut güç kaynağını eşleştirin.
- Mevcut işlem hattında kullanılan bağlantı noktası boyutunu ve bağlantı iş parçacığı türünü onaylayın.
- Kurulum ortamına göre IP43, IP65 veya IP68 gibi bir koruma derecesi seçin.
- Pirinç, paslanmaz çelik, mühendislik plastiği veya dökme demir arasından seçim yaparak gövde malzemesine karar verin.
- Delik boyutunu ve akış katsayısını gerekli akış hızıyla karşılaştırın.
- Hattın normalde kapalı veya normalde açık bir varsayılan duruma ihtiyacı olup olmadığına karar verin.
- Küçük delikler ve düşük basınç farkları için doğrudan etkiliyi veya daha büyük delikler için pilot çalıştırmayı seçin.
Kurulum ve Bakım İpuçları
2/2 yollu solenoid valf nispeten basit bir cihazdır, ancak birkaç kurulum alışkanlığı uzun vadeli performansta gözle görülür bir fark yaratır.
- Bazı bobin tasarımları konuma duyarlı olduğundan, valfi, veri sayfasının bu yönlendirmeyi önerdiği yere bobin yuvası dik olacak şekilde monte edin.
- Sızıntının en yaygın nedenlerinden biri olan pislikleri delik ve yuvadan uzak tutmak için yukarı akış filtresini takın.
- Aşırı ısı oluşumunu önlemek için besleme voltajını nominal bobin voltajının kabaca artı veya eksi yüzde 10'u dahilinde tutun.
- Yuvanın veya pistonun yapışmasını önlemek için uzun süre boşta kalan valfleri düzenli bir programla çevirin.
- Alışılmadık derecede sıcak çalışan bir bobin, kablolama veya görev döngüsü sorununa işaret edebileceğinden, bobin yüzey sıcaklığını periyodik olarak kontrol edin.
- Nemi konnektörden uzak tutmak için IP65 veya IP68 sınıfı dış mekan veya yıkamalı kurulumlarda kablo rakorunu uygun şekilde kapatın.
Deneyimli 2/2 Yollu Solenoid Valf Üreticisi ile Çalışmak
SENYA Çin merkezli bir şirkettir 2/2 yollu solenoid valf üreticisi and su solenoid valfı üreticisi 1994 yılından bu yana Ningbo SENYA Pneumatic Technology Co., Ltd altında faaliyet göstermektedir. Şirket, hassas işlemeyi otomatik dijital testle birleştiren büyük ölçekli bir üretim üssünden yılda 2.000.000'den fazla bileşen seti üreterek valflere, silindirlere ve ilgili pnömatik bileşenlere odaklanmaktadır.

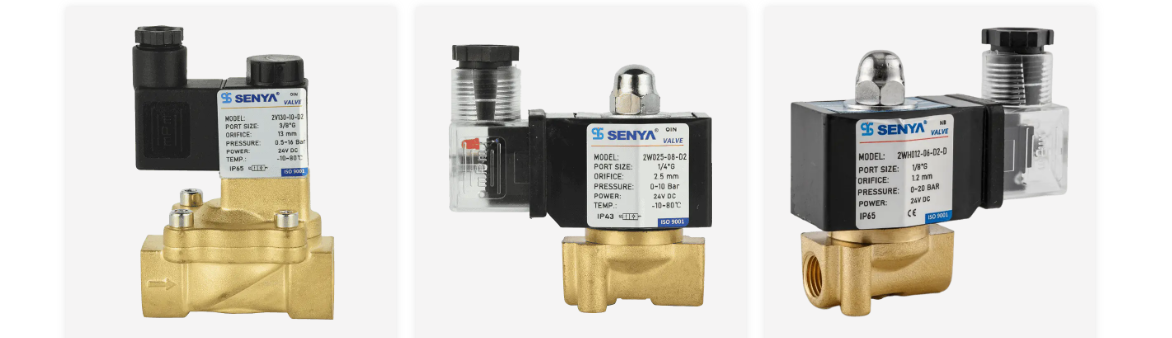

SENYA, bu makalede daha önce ele alınan malzeme yelpazesinde 2/2 yollu solenoid valfler sunmaktadır. pirinç solenoid valf tedarikçisi genel görev hatları için ve bir paslanmaz çelik su solenoid valfı veya bir plastik su solenoid valfı projenin medyasına ve bütçesine bağlı olarak. Elektrik tarafında ise şirket ortak bobin gereksinimlerini destekliyor. 12v su solenoid valfı tedarikçisi Güneş enerjisi ve taşınabilir sistemler için ve 24v dc solenoid valf üreticisi PLC kontrollü otomasyon hatları için.
Zorlu çalışma ortamları için SENYA vanaları IP43, IP65 ve IP68 koruma seviyelerinde mevcuttur ve yaklaşık -20C ila 200C (-4F ila 392F) sıcaklık aralığını ve mikro vakumdan 200 bar'a (4351 psi) kadar bir basınç aralığını kapsayabilir. Ürünler Amerika Birleşik Devletleri, Türkiye, İspanya, İtalya, İngiltere, Güney Kore, Avustralya ve Meksika dahil 30'dan fazla ülkeye ihraç edilmekte ve araba yıkama, tıbbi sterilizasyon, otomatik üretim hatları, madencilik, toz giderme, müzikli fıskiyeler, tarımsal sulama, güneş enerjisi projeleri, tarım makineleri ve gıda işleme alanlarında kullanılmaktadır. SENYA, teknik proje desteği ve satış sonrası desteğiyle günün 24 saati mevcut olup, her projenin özel ortamına, sıcaklığına ve basıncına göre bir akışkan kontrol çözümü eşleştirmek için müşterilerle birlikte çalışır.
Sıkça Sorulan Sorular
| S1: Solenoid valf ne için kullanılır? Solenoid valf, akışın bir zamanlayıcı, sensör veya kontrol paneli tarafından otomatik olarak kontrol edilmesini sağlayan manüel bir kol yerine bir elektrik sinyali kullanarak bir boru hattı içindeki bir sıvının veya gazın akışını başlatmak, durdurmak veya yönlendirmek için kullanılır. | S2: Su solenoid valfı nasıl çalışır? Bir su solenoid valfı, dahili bir pistonu hareket ettiren bir elektromanyetik bobin aracılığıyla çalışır. Bobine enerji verildiğinde piston kayar ve akış yolunu açar veya kapatır, suyun geçmesine izin verir veya yolu engeller. |
| Soru 3: 2/2 yollu solenoid valf nedir? 2/2 yollu solenoid valf, iki portlu ve iki konumlu bir valftir; yani bir girişi ve bir çıkışı vardır ve yalnızca tamamen açık veya tamamen kapalı olabilir ve normalde açık veya normalde kapalı bir tasarımla üretilmiştir. | S4: Farklı solenoid valf türleri nelerdir? Solenoid valfler genellikle normalde kapalı, normalde açık, doğrudan etkili ve pilotla çalıştırılan tipler halinde gruplandırılır ve ayrıca 2/2, 3/2 ve 5/2 konfigürasyonları gibi port sayısına göre de sınıflandırılabilirler. |
| S5: 2/2 ve 3/2 yollu solenoid valf arasındaki fark nedir? 2/2 yollu bir solenoid valfin iki bağlantı noktası vardır ve tek bir akış yolunu basitçe açar veya kapatır; 3/2 yollu bir solenoid valf ise üç bağlantı noktasına sahiptir ve iki farklı yol arasında akışı değiştirmek veya tek etkili bir silindiri kontrol etmek için kullanılır. | Soru 6: 2/2 yollu bir solenoid valf 12V veya 24V güçle çalışabilir mi? Evet, standart AC voltaj seçeneklerine ek olarak, güneş enerjisi ve taşınabilir sistemler için 12V DC bobinlerle ve PLC ve otomasyon kontrollü üretim hatları için 24V DC bobinlerle birlikte 2/2 yollu bir solenoid valf yaygın olarak mevcuttur. |
