2 Yollu, 3 Yollu, 5 Yollu Solenoid Valfler: Fark Nedir ve Nasıl Seçilir?

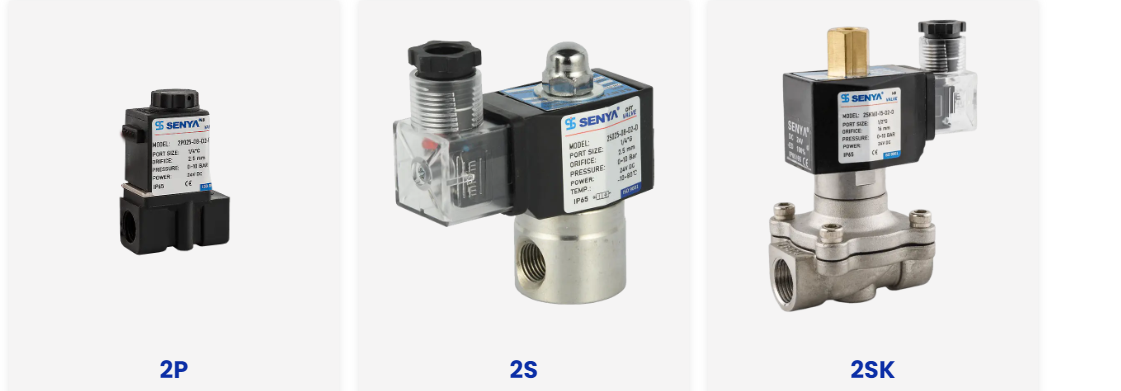

2 Yollu Solenoid Valf Açıklaması

İki bağlantı noktasını ve iki çalışma konumunu belirtmek için genellikle 2/2 yollu solenoid valf olarak etiketlenen 2 yollu bir solenoid valf, basit bir açma ve kapama kapatma mekanizması olarak işlev görür. Akış ya doğrudan vanadan geçer ya da egzoz veya yön değiştirme için üçüncü bir bağlantı noktası olmaksızın tamamen bloke edilir. Bu basitlik, sistemin yalnızca tek bir akış yolunu başlatması veya durdurması gereken durumlarda 2/2 yollu solenoid valfi en yaygın seçenek haline getirir.

• Isı eşanjörüne veya ceketine akışı başlatması veya durdurması gereken soğutma suyu hatları
• Tek bir besleme hattını kontrol eden sulama ve peyzaj sulama devreleri
• Yiyecek, içecek veya yıkama ekipmanlarındaki temel sıvı dağıtım sistemleri
• Tanklar ve küçük rezervuarlarda doldurma ve boşaltma fonksiyonları

Bir su solenoid valfı sıklıkla 2 yollu bir konfigürasyonda çalıştığından, bu valf türü çamaşır makinelerinde, soğutma cihazlarında, tarımsal sulamada ve basit bir kapatmanın gerekli olan tek işlev olduğu genel su kaynağı kontrol noktalarında görülür.

3 Yollu Solenoid Valf Açıklaması

3 yollu bir solenoid valf, egzoz basıncına ayrılmış üçüncü bir bağlantı noktası sunar; bu, valfin bağlı cihaza hem hava tedarik etmesine hem de havayı tahliye etmesine olanak tanır. Bu yapı, 3 yollu valfi, daha büyük proses valflerinin pilotajı veya tek etkili pnömatik silindirlerin çalıştırılması için endüstri standardı haline getirir; burada silindir hava basıncı altında uzar ve her iki taraftan da hava beslemesi yerine bir yay kullanarak geri döner.

5 Yollu Solenoid Valf Açıklaması

5 yollu bir solenoid valf, basınçlı havayı çift etkili bir silindirin her iki tarafına yönlendirirken aynı anda karşı tarafı da boşaltmak için beş bağlantı noktası kullanan daha karmaşık pnömatik çalıştırma için tasarlanmıştır. Bu çift yönlü kontrol, geri dönüş hareketi için bir yaya güvenmek yerine, silindirin basınçlı hava altında hem uzamasına hem de geri çekilmesine olanak tanır.

5 Yollu Vanaların Tipik Olarak Kullanıldığı Yerler

• Hassas itme ve geri çekme döngüleri gerektiren paketleme ekipmanları
• Tekrarlanan alma ve yerleştirme hareketine sahip otomatik depolama sistemleri
• Koordineli çift yönlü harekete ihtiyaç duyan robotik mobilite platformları
• Her iki yönde de hızla dönmesi gereken üretim hattı takımları

5 yollu ünite için tasarlanmış bir konuma daha düşük kapasiteli 3 yollu bir vana takılması, üretim verimini kabaca yüzde 10 ila 20 oranında azaltabilir. Çünkü silindir, güçlü geri dönüş strokunu kaybeder ve bunun yerine, hiçbir zaman tam iş yükünü taşıması amaçlanmayan, daha yavaş bir yay tahrikli döngüye dayanır.
